产品名称：T7B(S)型
产品归属：丹尼逊叶片泵
产品系列：T7/T67/T6系列
产品类型：T7B(S)

(T6C)

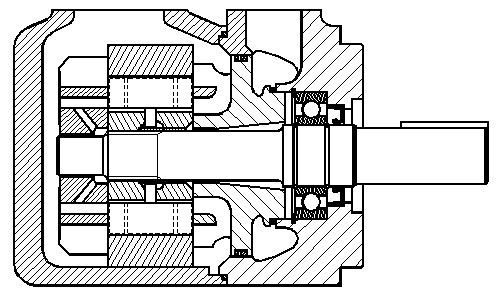

单联叶片泵
T7B, T6C, T6D, T6E 系列

型號说明 ........................................................................................................................ 例 : T7B-B10-1R00-A1M1 - T6C-025-1R00-C1

1. T7B-B10-1R00-A1M1................................ 系列号

SAE 安装	T7BS	T6C	T6D	T6E
公制安装	T7B	-	-	-

2. T7B-B10-1R00-A1M1............................. 泵芯规格

B	C	D	E
B02........ 5.8	003....... 10.8	014....... 47.6	042..... 132.3
B03........ 9.8	005....... 17.2	017....... 58.2	045..... 142.4
B04...... 12.8	006....... 21.3	020....... 66.0	050..... 158.5
B05...... 15.9	008....... 26.4	024....... 79.5	052..... 164.8
B06...... 19.8	010....... 34.1	028....... 89.7	057..... 179.8
B07...... 22.5	012....... 37.1	031....... 98.3	062..... 196.7
B08...... 24.9	014....... 46.0	035..... 111.0	066..... 213.3
B10...... 31.8	017....... 58.3	038..... 120.3	072..... 227.1
B12...... 41.0	020....... 63.8	042..... 136.0	085..... 269.0
B15...... 50.0	022....... 70.3	045..... 145.7
	025....... 79.3	050..... 158.0
	028....... 88.8
	031..... 100.0

3. T7B-B10-1R00-A1M1............................. 軸伸形式

4. T7B-B10-1R00-A1M1................................... 轉向

顺时针	R
逆时针	L

5. T7B-B10-1R00-A1M1............................. 油口布置

6. T7B-B10-1R00-A1M1................................ 设计號

7. T7B-B10-1R00-A1M1 ............................ 密封等级

丁晴橡胶：矿物油	1
氟橡胶：矿物油和防火油液	5

8. T7B-B10-1R00-A1M1 ............................ 安装连接

仅限于T7B / T7BS	P = ¾”	P = 1”
T7BS : UNC 螺纹	01	00
T7B : 公制螺纹	M1	M0

油口
