R1E02 – 先导压力阀 |
型号说明 ................................... 例 : R1E02-3511-A1 1. R1E02-3511-A1........................................ 系列号 2. R1E02-3511-A1........................................... 类型
|
3. R1E02-3511-A1..................................... 调节范围
4. R1E02-3511-A1........................................... 螺纹
5. R1E02-3511-A1..................................... 控制型式
6. R1E02-3511-A1........................................ 设计号 7. R1E02-3511-A1..................................... 密封等级
|

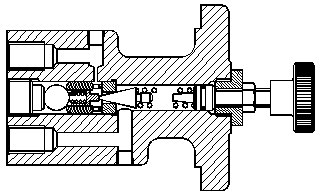

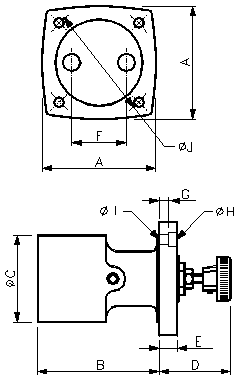

安装尺寸 (mm)
|
板式安装 |
|
面板式安装 | ||
A |
38.0 |
A |
83.0 | ||
B |
52.0 |
B |
88.7 | ||
C |
31.7 |
C |
Æ63.5 | ||
D |
58.7 |
D |
52.0 | ||
E |
141.0 |
E |
13.0 | ||
F |
Æ10.5 |
F |
39.7 | ||
|
G |
6.5 | |||
|
H |
Æ10.4 | |||
|
I |
Æ7.2 | |||
|
J |
Æ82.5 |
