产品名称：4D03型
产品归属：丹尼逊方向控制阀
产品系列：4D03
产品类型：无

(4D03)

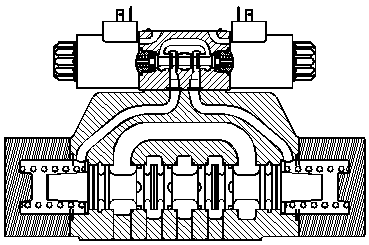

先导式方向阀
4D03 系列 (CETOP 7) - 300 l/min - 350 bar
4D06 系列 (CETOP 8) - 700 l/min - 350 bar

4D03	4D06

型号说明 ............................................................................................................................................. 例 : 4D03-3B01-0303-10A1-G0R-**

1. 4D03-3B01-0303-10A1-G0R-**................... 系列号

先导式, CETOP 7 - NG16	4D03
先导式, CETOP 8 - NG25	4D06

2. 4D03-3B01-0303-10A1-G0R-**...................... 阀体

3. 4D03-3B01-0303-10A1-G0R-**...................... 控制

4D01 先导 : 单电磁铁	标准	A
4D01 先导 : 双电磁铁	标准	B
4D01 先导 : 双电磁铁	带两位定位	C
其它 (液动, 手柄,...)	请询Denison公司

4. 4D03-3B01-0303-10A1-G0R-**...................... 阀芯

5. 4D03-3B01-0303-10A1-G0R-**................ 阀芯位置

6. 4D03-3B01-0303-10A1-G0R-**...................... 端盖

标准	03
带手调阀芯行程止动杆	09
阀芯位置控制	请询Denison公司

7. 4D03-3B01-0303-10A1-G0R-**................ 先导连接

		先导压力 (X 口)
		内控	外控
先导泄漏 (Y 口)	内泄	1	3
先导泄漏 (Y 口)	外泄	2	4

8. 4D03-3B01-0303-10A1-G0R-**...................... 附件

		标准	P口带单向阀
标准 (不可调节)		0	4
带换向时间调整	进	1	6
带换向时间调整	出	2	8

9. 4D03-3B01-0303-10A1-G0R-**................... 设计号

10. 4D03-3B01-0303-10A1-G0R-**................ 密封等级

丁晴橡胶：矿物油	1
氟橡胶：矿物油及防火油液	5

11. 4D03-3B01-0303-10A1-G0R-**...................... 电压

DC		AC
12 V	GOR	115 V	60 Hz	W01
24 V	GOQ		50 Hz	W02
其它	请询Denison 公司	230 V	60 Hz	W06
			50 Hz	W07

12. A4D03-3B01-0303-10A1-G0R-**.............. 油口阻尼

无	略
P 口1.0 mm 阻尼孔	10

13. A4D03-3B01-0303-10A1-G0R-**.............. 电气连接

DIN 插头		略
接线盒	6" 悬空接线盒	28
接线盒	+ 终端接线排	81

DIN 插头			阀板 - 4D03			阀板 - 4D06
类型	灰色	黑色	尺寸	型号	订货号	尺寸	型号	订货号
标准 (<250 V)	167-01007-8	167-01008-8	G ¾”	SS-B-12-G 121-L	S26-58611-0	G ¾”	SS-B-12-G-130-L	S26-34487-0
红色指示灯 (15-30 VDC)	167-01100-8	167-01101-8	G 1”	SS-B-16-G 123-L	S26-58610-0	G 1”	SS-B-16-G-130-L	S26-34488-0
带整流器 (<250 V)	167-01076-8	167-01014-8
