产品名称：T6H29D型
产品归属：丹尼逊叶片泵
产品系列：T6混合泵系列
产品类型：T6H29D

(T6H29D)

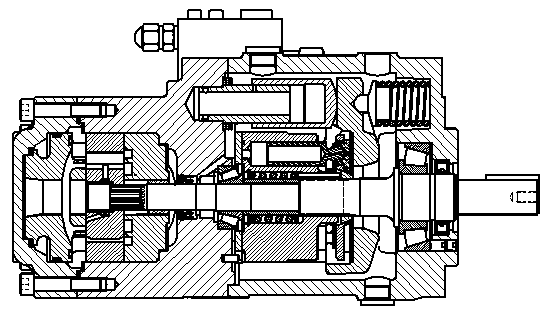

T6H 混合泵
T6H20B, T6H20C 系列
T6H29B, T6H29C, T6H29D 系列

型號说明 ............................................................................................................................................ 例 : T6H20C-020-1R1B-F00-2M1-00

1. T6H20C-020-1R1B-F00-2M1-00................. 系列号

工业及行走机械用
变量泵		定排量泵
尺寸	ml/rev	B	C	D
PV20	42.9	T6H20B	T6H20C	-
PV29	61.9	T6H29B	T6H29C	T6H29D

2. T6H20C-020-1R1B-F00-2M1-00.............. 泵芯规格

B	C	D
B02............. 5.8	¨03........... 10.8	014............ 47.6
B03............. 9.8	¨05........... 17.2	017............ 58.2
B04........... 12.8	¨06........... 21.3	020............ 66.0
B05........... 15.9	¨08........... 26.4	024............ 79.5
B06........... 19.8	¨10........... 34.1	028............ 89.7
B07........... 22.5	¨12........... 37.1	031............ 98.3
B08........... 24.9	¨14........... 46.0	035.......... 111.0
B10........... 31.8	¨17........... 58.3	038.......... 120.3
B12........... 41.0	¨20........... 63.8	042.......... 136.0
B15........... 50.0	¨22........... 70.3	045.......... 145.7
	¨25........... 79.3	050.......... 158.0
¨ = 0 : 工业	¨28........... 88.8
¨ = M : 行走机械	¨31......... 100.0

3. T6H20C-020-1R1B-F00-2M1-00..................... 軸伸
4. T6H20C-020-1R1B-F00-2M1-00..................... 轉向

顺时针	R
逆时针	L

5. T6H20C-020-1R1B-F00-2M1-00.............. 密封等级

丁晴橡胶：矿物油	1
氟橡胶：矿物油和防火油液	5

6. T6H20C-020-1R1B-F00-2M1-00................. 设计號

7. T6H20C-020-1R1B-F00-2M1-00 ............. 控制选项

8. T6H20C-020-1R1B-F00-2M1-00 .................... 附件

无最大排量止档器	0
带最大排量止档器	请询Denison公司

9. T6H20C-020-1R1B-F00-2M1-00 ....... 控制辅助选项

无		0
电控 (控制X)	24 VDC	1
电控 (控制X)	230 VAC - 50/60 Hz	2

10. T6H20C-020-1R1B-F00-2M1-00 ........... 泄油+外控

	UNF	BSPP
外部泄漏	0	2
内部泄漏	3	4

11. T6H20C-020-1R1B-F00-2M1-00 ............. 连接型式

P2 尺寸及螺纹	UNC			公制
P2 尺寸及螺纹	1 ¼”	1”	¾”	1 ¼”	1”	¾”
T6H20B, T6H20C	-	00	01	-	M0	M1
T6H29B, T6H29C	-	00	01	-	M0	M1
T6H29D	00	-	-	M0	-	-

12. T6H20C-020-1R1B-F00-2M1-00 油口布置
